WM 100 & WMC 100
Material: Aluminum extrusion (aluminum expansion joint models)
Color system: Mill finish
Optional Natural Anodize, Powder coat, Titanium Finish
Installation characteristics: The anchor bolt for all aluminum models
Description
Specification
| Model | Joint Width (mm.) | Exposed Surface (mm.) | Movement Capacity (mm.) | Movement Opening Min-Max (mm.) |
|---|---|---|---|---|
| WM100/50 | 50 | 127 | ± 25 | 25-75 |
| WM100/75 | 75 | 152 | ± 37.50 | 37.5-112.5 |
| WM100/100 | 100 | 177 | ± 50 | 50-150 |
| WMC100/50 | 50 | 100 | ± 25 | 25-75 |
| WMC100/75 | 75 | 127 | ± 37.50 | 37.5-112.5 |
| WMC100/100 | 100 | 152 | ± 50 | 50-150 |

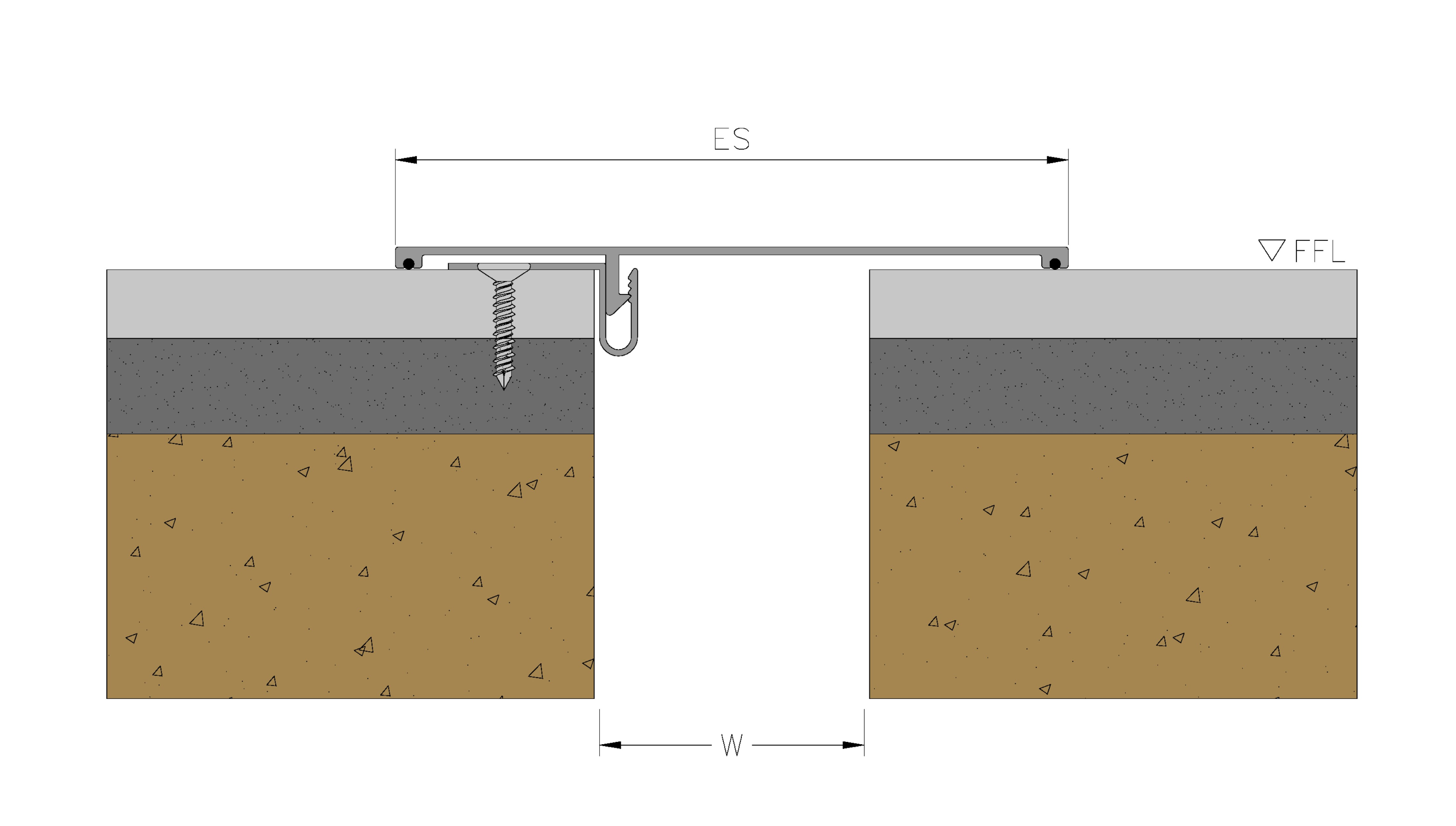

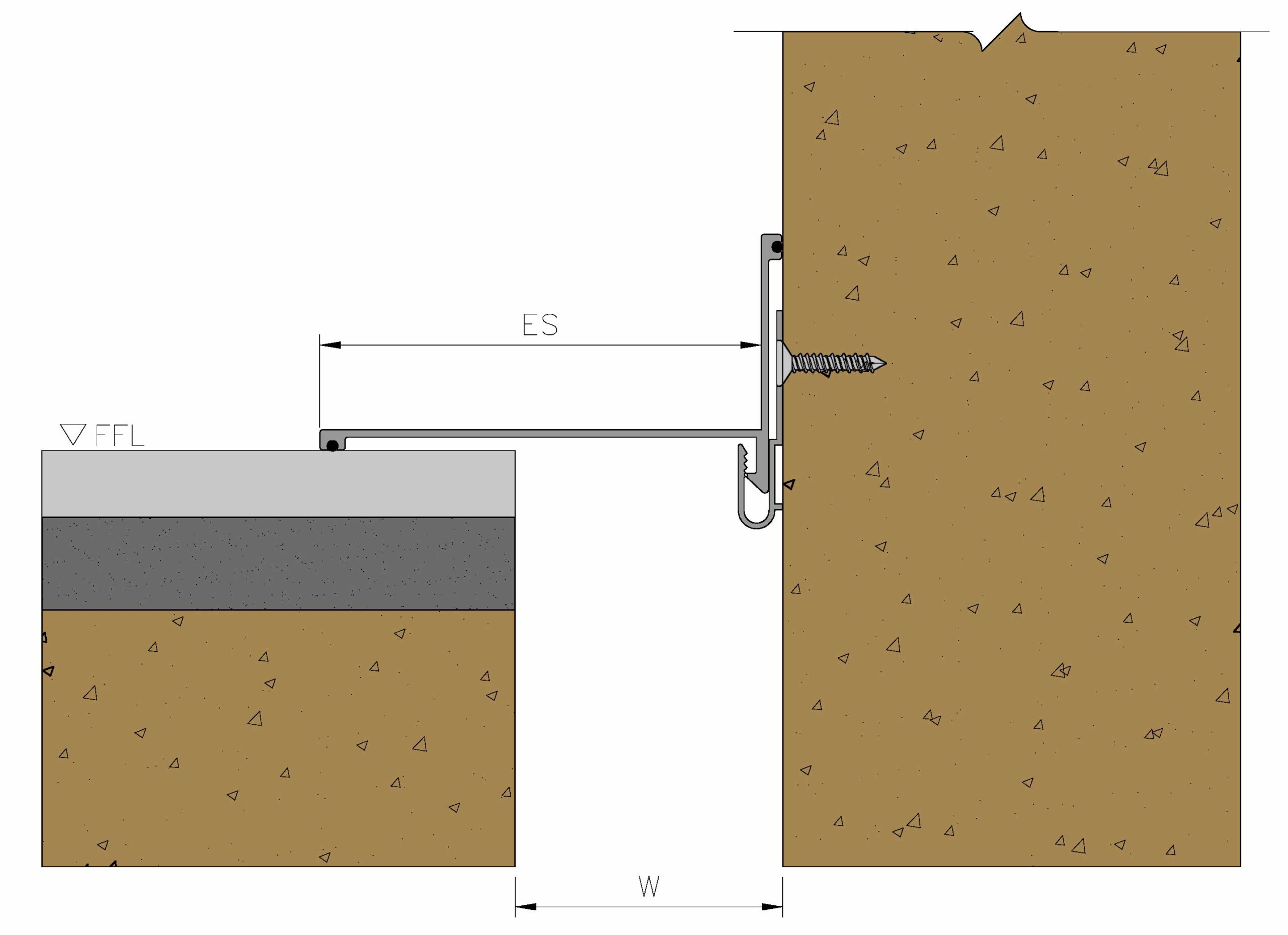

Drawing
